凌力尔特公司推出针对过压 (OV)、欠压 (UV) 反向极性故障的保护控制器 LTC4365

2010年09月15日10:18:12 本网站我要评论(2)字号：T | T | T

电源保护控制器可提供针对过压、欠压和反向极性故障的保护

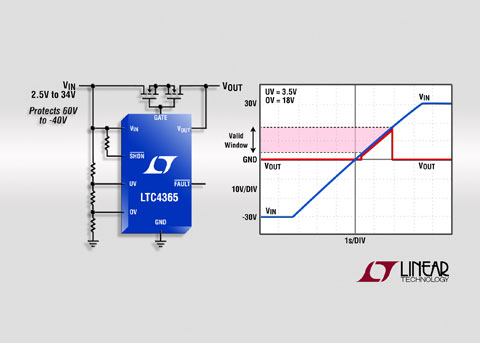

可调过压、欠压和反向电源保护控制器

凌力尔特公司 (Linear Technology Corporation) 推出针对过压 (OV)、欠压 (UV) 反向极性故障的保护控制器 LTC4365，该器件具 -40V 至 60V 的保护范围，面向需要窗口电源保护的应用。LTC4365 提供两个比较器输入，以在 2.5V 至 34V 的正常工作范围内利用一个外部电阻分压器配置 OV 和 UV 设定点。栅极引脚控制一个双 N 沟道 MOSFET，以确保仅在 OV 和 UV 窗口内的电压通过并到达输出。反向电源保护电路自动隔离负载和负输入电压。除了提供直至 60V 的瞬态保护，LTC4365 还隔离 50Hz 和 60Hz AC 电源。就大多数应用而言，无需 TVS 或输入电容器，从而为紧凑型设计提供了一个组件数很少的解决方案。LTC4365 的应用目标是便携式仪表、工业自动化和汽车应用，在这类应用中，需要准确的过压、欠压和反向保护来保护负载免受错误的电源连接所影响。

LTC4365 在正常工作时仅消耗 125uA 电流，并有一个停机引脚用来启动和禁止外部 MOSFET，以及用来提供一种 10uA 的小电流停机状态。一个故障输出指示栅极状态。利用停机引脚，两个 LTC4365 于一种新颖的应用中可配置为在两个电源之间进行选择。如果反向保护不需要，那么仅需要单个外部 MOSFET。

LTC4365 为在整个商用、工业和汽车温度范围内工作而进行了规定，提供了采用 8 引脚 (3mm x 2mm) DFN 和 TSOT-23 封装。采用 LTC4365 的 DC1555 演示电路板可通过 www.linear.com.cn 在线获取，或通过凌力尔特当地销售办事处获得。所有器件都已生产供货，千片批购价为每片 1.49 美元。如需更多信息，请登录 www.linear.com.cn/4365。

性能概要：LTC4365

宽工作电压范围：2.5V 至 34V
保护应用免受直至 60V 的瞬态影响
反向电源保护至 -40V
控制双 N 沟道 MOSFET
隔离 50Hz 和 60Hz AC 电源
就大多数应用而言，无需输入电容器或 TVS
可调欠压和过压保护范围
小工作电流：125uA
小停机电流：10uA
故障状态输出
紧凑型 8 引线、3mm x 2mm DFN 和 TSOT-23 (ThinSOT™) 封装

凌力尔特公司简介

凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年，是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司，并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModule^® 产品以及其他众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、以及军事和航天系统等领域。如需了解更多信息，请登录 www.linear.com.cn 。
