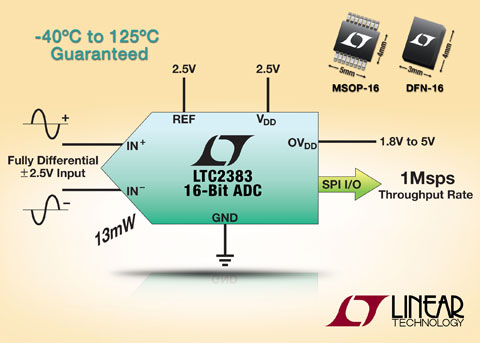

具串行接口的 16 位、1Msps、低功率 SAR ADC

凌力尔特公司 (Linear Technology Corporation) 推出一款易用、低功率 16 位 1Msps 串行 SAR ADC LTC2383-16，该器件在 -40ºC 至 125ºC 的温度范围内提供保证的性能规格。LTC2383-16 在 2.5V 单电源时仅消耗 13mW 功率，在 ±2.5V 的全差分输入范围内实现了令人赞叹的 92dB SNR 和 -106dB THD，同时保持较大值为 ±2LSB INL 且无漏码。LTC2383-16 采用小型 3mm x 4mm DFN 和 MSOP-16 封装，非常适用于需要低功率和空间受限型的应用，包括那些每个电路板上采用多个 ADC 的应用。

与 LTC2383-16 互补的是引脚和软件都兼容的 LTC2382-16 (500ksps) 和 LTC2381-16 (250ksps)。这些器件具有专有采样架构，允许这些 ADC 在电流转换时开始采集下一个采样值。这极大地延长了采集时间，并允许使用极低功耗的 ADC 驱动器，从而进一步降低了总体功率预算。

这些容易使用的 ADC 具有简单的数字定时接口，而且所需的外部组件数量少。所有这些 ADC 都具有停机模式，在未转换时，该模式将功耗降至 1.25uW。真正的无延迟运作实现了准确的单触发测量，即使在经历了漫长的空闲周期之后也不例外，且无较小采样速率要求。灵活的串行 SPI 接口可支持 1.8V 至 5V 的 I/O 电压。为了对具有产品长生命周期的坚固型客户设计提供支持，该器件所有关键的 AC 和 DC 规格 (包括 THD 和睡眠模式电流) 均得到保证。

为了实现不打折扣的 AC 性能，我们建议用快速稳定的 LT6350 ADC 驱动器实现输入信号的单端至差分转换。我们还推荐一款精准的外部基准 LTC6652-2.5，该器件具有高准确度、低功率和小尺寸。DC1571A 是一块集成化演示电路板，其上载有 LTC6652-2.5 基准和用于驱动 LTC2383-16 ADC 的 LT6350，该演示电路板可通过 www.linear.com.cn 在线获取，或通过凌力尔特当地销售办事处获得。所有器件都已生产供货，以 1,000 片为单位批量购买，每片 LTC2383-16 的价格为 12.20 美元，每片 LTC2382-16 的价格为 8.50 美元，而每片 LTC2381-16 的价格则为 7.20 美元。如需更多信息，请登录 www.linear.com.cn/2383。

性能概要：LTC2383-16

1Msps 吞吐速率
±2LSB INL (较大值)
保证的 16 位无漏码
低功率：1Msps 时为 13mW，1ksps 时为 13uW
16 引脚 MSOP 和 4mm x 3mm DFN 封装
f_IN = 20kHz 时具 92dB SNR (典型值)
保证工作至 125°C
2.5V 电源
全差分输入范围：±2.5V
外部 2.5V 基准输入
无输送延迟，无周期延迟
1.8V 至 5V I/O 电压
具菊花链模式的 SPI 兼容串行 I/O
内部转换时钟
