Wave Inspector帮助设计人员快速找到答案

2008年11月21日13:59:42 中国测控网我要评论(2)字号：T | T | T

关键字：应用

Wave Inspector是泰克MSO2000和DPO2000系列每种型号上标配的功能，它是一种创新工具，明显简化了耗时的日常调试任务：搜索深波形记录，找到感兴趣的各个事件。以往，这需要手动滚动采集数据、查看传送的波形流来完成。

Wave Inspector简化了这一流程，其远远不只是线性滚动的概念。它并不只是“简便易用”或“对用户友好”的解决方案；而是一种响应速度极快的界面，能够与示波器波形内存中及屏幕上的信息直观互动。这意味着为Wave Inspector用户提供了更快速、更高效的工作流程。

长记录可以意味着长搜索

由于MSO2000和DPO2000系列标配100万 (1M)样点的记录长度，即使在高取样速率时，用户仍可以捕获超长时间跨度的波形数据。这提供了丰富的数据，但庞大的信息量使得定位特定事件或那些隐藏在记录的某处特定类型的事件变得异常困难。调试新兴设计的工程师必须准确地找到与某个电路行为相关的所有事件：误码、瞬变或某个数据包，并且越快越好。但是，手动滚动1M样点的数据就像是在没有搜索引擎、网络浏览器或书签的帮助下在互联网上找一个东西一样。这种查找相关信息的传统方法耗时长，也容易出错。

MSO2000和DPO2000系列的Wave Inspector采用新方法，可以很快完成这些棘手的任务。

高效浏览几百万个样点

WaveInspector包括一组缩放、平移、滚动和搜索功能，并得到MSO2000和DPO2000系列仪器内部软硬件的支持。Wave Inspector令每种重要的功能都唾手可得。

Wave Inspector较富特色的功能是MSO2000和DPO2000前面板上独创的Jog/Shuttle旋钮(参见图1)。从表面上看，这种控制功能与其它Jog/Shuttle实现方式类似，但互动“感受”使其独树一帜。

缩放和平移

Jog/Shuttle控制功能实际上是两个同心旋钮，这两个旋钮一起使用，控制缩放和平移。内部旋钮调节缩放系数。旋钮顺时针旋转得越远，屏幕上波形视图放大得越多。外部旋钮是对强制/速率敏感的平移控制。这个旋钮在任一方向上旋转得越多，缩放窗口在波形中移动得越快。

找到波形内存中的某个事件通常需要重复缩放和平移。直到现在，这一直要求多种移动组合：缩小，查看波形，放大到更宽的视图，平移到新位置，再缩小，依此类推。这是一个繁琐的过程，如果前面板上没有提供所有控制功能，菜单导航会进一步使其复杂化。

相比之下，WaveInspector通过旋转平移控制(旋转的外环旋钮)，可以迅速平移缩放的窗口。平移窗口的速度与旋钮旋转成比例。

播放/暂停

独特的播放/暂停功能使波形视图在整个波形记录中自动平移。平移旋钮控制着速度，同样，旋钮旋转得越远，波形“播放”速度越快。免提播放功能类似于DVD播放机上的快进控制，工程师可以快进大量的资料，同时观察波形中看得见的线索。再按播放/暂停按钮，可以立即停止平移。

标记

标记功能也能够协助用户浏览波形内存。Set/Clear Mark(设置/清除标记)按钮在波形中任何选择点上设置一个可视的标记符号。前面板上的Previous和Next按钮则可以在标记点之间即时跳跃，进一步帮助导航。

在大量的数据中搜索答案

所有上述功能都与可视搜索记录有关。此外，另一个强大的自动搜索新功能，加快了那些重复事件或特定总线数据包的搜索速度。这是Wave Inspector的一种创新功能，非常类似于人们熟悉的网上搜索和收藏夹结构。

搜索和标记

WaveInspector可以搜索整个采样，每次在发生用户指定的事件时都自动进行标记(如越过某个电压门限的正向边沿)。搜索和标记功能定位每个事件实例，并进行标记，进而可以使用Previous和Next按钮简便地浏览样点。

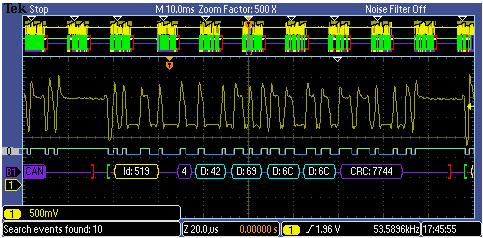

MSO2000和DPO2000系列自动搜索记录，用空心三角形标记每个事件。

重要的是，搜索和标记指标不限于简单的边沿定义。表1汇总了全系列搜索指标。可以指定复杂的变量，如建立时间和保持时间。检查“较坏情况”调节建立时间和保持时间相当简单；工程师只需把保持时间参数设为零，然后降低建立时间，直到Wave Inspector只检测到一个事件。这就是较坏情况实例。

串行总线搜索

这种功能为从串行总线采集的记录中定位特定数据包提供了适当的工具，如I²C、SPI、RS-232、CAN或LIN。选装的DPO2EMBD、DPO2COMP和DPO2AUTO应用模块可以触发采集分组内容，把采集中的每个分组自动解码成二进制、十六进制、十进制或ASCII(具体视标准而定)。通过总线搜索功能，可以定义分组指标，标记符合标准的每个分组。

总线搜索充分展示了Wave Inspector节约时间的优势。如果没有总线搜索功能，工程师必须在波形记录中从一个分组滚动到下一个分组，然后通过跟踪每个时钟边沿存在的二进制值，手动解码分组内部的数据。而一次采集可以包含几千个这样的分组。

相比之下，总线搜索功能评估应用模块已经解码的分组，标记感兴趣的分组，从而在触发后简便地查看希望的事件，如确定某个错误是永久性的还是暂时性的。

搜索和触发功能使用同一种语言

MSO2000和DPO2000系列上的Wave Inspector允许用户把触发设置复制到搜索指标中，或把搜索指标复制到触发设置中。前者为设置搜索导致采集的重复触发事件提供了一条快速途径。在需要使用相同指标在搜索过程中检测事件而运行另一次采集时，后者加速了触发设置速度。表1汇总了全系列搜索和触发指标。

表1: Wave Inspector搜索功能

搜索类型		功能
边沿	搜索用户指定门限的边沿 (上升沿或下降沿)
脉宽	搜索>, <, =,或 ≠用户指定脉宽的正脉宽或负脉宽
欠幅脉冲	搜索越出一个幅度门限、但在再次越过第一个门限前未能越过第二个门限的正脉冲或负脉冲。搜索所有欠幅脉冲或时长>, <, =, 或 ≠ 用户指定时间的脉冲
逻辑	搜索多个波形中的逻辑码型 (AND, OR, NAND或NOR)，每个输入设为High, Low或Don’t Care。搜索事件为真、为假或在>, <, =或≠ 用户指定时间的保持有效的事件。此外，可以把其中一个输入定义为同步 (状态)搜索的时钟
建立时间和保持时间	搜索用户指定的建立时间和保持时间超限
上升时间/下降时间	搜索>, <, =或≠用户指定时间的上升沿和/或下降沿
总线	I²C, SPI, RS232/422/485/UART, CAN或LIN控制参数, 成帧和数据
