可简化信号调理的新款ADC驱动器具有电平转换功能

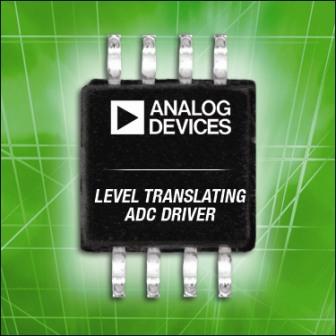

Analog Devices, Inc.(纽约证券交易所代码: ADI),全球领先的高性能信号处理解决方案供应商,较新推出可做电平转换的ADC(模数转换器)驱动器——AD8275,能够简化高电压工业和仪器仪表设计的信号调理。
通过简化数据采集、数据记录以及其它高性能工业和仪器仪表设备中常见的信号调理复杂性,减少了元件数量和电路板空间。通过将±10V信号转换成0至4V输入电平,15MHz AD8275特别适用于驱动较高速度的16位逐次逼近(SAR)型转换器,包括ADI的AD7685 SAR ADC。此新款放大器可以配置成差分输出,以驱动差分输入转换器,如AD7688 PulSAR® ADC,也可用来驱动较低采样率的18位转换器,包括ADI的AD7678 PulSAR ADC。
AD8275(G=0.2)差分放大器包含了内部匹配的精密激光调整电阻,可实现0.002%的增益误差以及1ppm/°C(较大值)的增益漂移。该放大器可提供低失真和精确到0.001%的450ns快速建立时间,是要求快速、精密数据采集应用的理想选择。除了可省去以往驱动SAR ADC所需的高压电源、分立电阻分压器、驱动器放大器和其它信号调理电路之外,AD8275采用小巧的8引脚3mm×5mmMSOP封装能节省PCB空间。
AD8275具有+40V到-35V的宽输入电压范围和轨到轨输出,这使得它成为一种易于使用的构建模块。单电源工作方式降低了该放大器的功耗,有助于防止ADC出现过驱情况。AD8275可用作模拟前端,也可用于缓冲器之后,以将高电压转换成ADC可接受的电压范围。
供货与报价
产品 |
供货 |
温度范围 |
千片订量报价 |
封装 |
AD8275 |
现在 |
–40°C至+85°C |
1.60美元/片 |
8引脚MSOP |
欲了解更多信息,请访问http://www.analog.com/pr/AD8275。欲了解ADI广泛的ADC驱动器系列产品的更多信息,请访问http://www.analog.com/zh/pr/ADCdrivers。欲了解放大器产品信息,请访问http://www.analog.com/zh/amplifiers-and-comparators/products/index.html
