36VIN、降压-升压型 DC/DC 微型模块稳压器

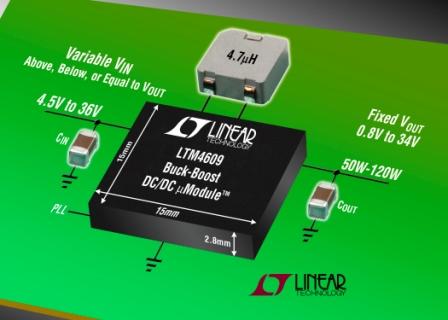

凌力尔特公司 (Linear Technology Corporation) 扩展其降压-升压型 DC/DC 微型模块 (µModuleä) 稳压器系统系列，推出第三个引脚兼容的产品 LTM4609，该器件是一个高压和高效率 DC/DC 系统，采用表面贴装 15mm x 15mm x 2.8mm LGA (焊盘网格阵列) 封装。LTM4609 用一个高于、等于或低于输出电压的可变输入电压调节输出电压。该器件在 4.5V_IN 至 36V_IN 范围内工作，调节从 0.8V 至 34V 的输出电压，可以提供高达 120W 的输出功率。LTM4609 在一个小型塑料模制封装中集成一个同步降压-升压型 DC/DC 控制器、4 个 N 沟道 MOSFET、输入和输出旁路电容器以及补偿电路。实现一个非常扁薄、紧凑和高效率设计仅需要一个电感器、反馈和检测电阻以及大容量电容器。该器件在网络、工业和汽车系统以及由电池供电的大功率设备中用于负载点和中间总线调节。

LTM4609 的片上专有 4 开关同步 MOSFET 设计在升压模式可实现高达 98.3% 的效率，而降压模式可达 97.3% (条件：V_IN 为 6.5V 至 36V；V_OUT 为 30V；I_OUT 为 2A)。与需要多达 20 个组件和定制磁性元件的 SEPIC (单端主电感器转换器) 拓扑不同，LTM4609 仅用 6 个外部组件，包括一个现售电感器，从而确保非常简单的 PCB 布局。此外，可比较的 SEPIC 电路实现低得多的效率，范围为 76% 至 84%。为了降低不想要的频率谐波，LTM4609 的相位可锁定至一个范围从 200kHz 至 400kHz 的外部时钟频率。安全功能包括过压和折返电流保护。

LTM4609 在 -40ºC 至 85ºC 的温度范围内工作，较高结温为 125ºC。以 1,000 片为单位批量购买，起价为 22.55 美元。
