36V DC/DC 源微型模块稳压器系列

2009年03月05日09:58:13 本网站我要评论(2)字号：T | T | T

凌力尔特公司 (Linear Technology Corporation) 推出 LTM8020MPV、LTM8022MPV 和 LTM8023MPV，这 3 款器件是完整和密封的 200mA、1A 和 2A，36V 输入的开关 DC/DC 稳压器系统，在 -55^oC 至 125^oC 极端的温度范围内经过测试。这些产品属于一个坚固的 DC/DC 微型模块 (uModuleä) 稳压器系列，用来在要求苛刻的环境中提供精确的调节，这些环境在诸如军事、航空电子设备、重型工业机械和严酷环境中的传感器等应用中存在。除了宽温度范围性能保证，这些微型模块稳压器还密封在塑料模制表面贴装封装中，从而保护电路组件免受潮湿、化学材料、气体和刮擦的损害。此外，这些系统级封装器件得到凌力尔特公司严格的可靠性和质量测试方法的支持 (测试报告在线提供)。

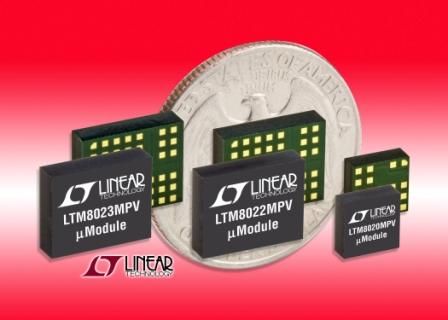

LTM8020MPV、LTM8022MPV 和 LTM8023MPV 是 200mA、1A 和 2A 36V 输入微型模块稳压器，采用非常紧凑的 LGA (焊盘网格阵列) 封装。LTM8020 的封装尺寸为 6.25mm x 6.25mm x 2.3mm，LTM8022 和 LTM8023 则为 9mm x 11.25mm x 2.8mm。为了减轻设计师的布局负担，1A 输出的 LTM8022 及其 2A 输出版本的 LTM8023 被制造成具有同样的布局和引脚排列，由于 LGA 封装具有低于尺寸相似的球栅阵列 (BGA) 封装的热阻，因此已被多个军用系统设计师认定为适合高功率 DC/DC 解决方案的优选封装。

扁平封装允许该器件焊接到印刷电路板的背面，从而把宝贵的电路板空间腾出来，用于布设精细的数字 IC。以 1,000 片为单位批量购买，每片 LTM8020MPV、LTM8022MPV 和 LTM8023MPV 的价格分别为 10.14 美元、14.23 美元和 16.28 美元。如需更多信息，请登录 www.linear.com.cn。

性能概要：LTM8020MPV、LTM8022MPV 和 LTM8023MPV

· 完整的 200mA、1A 和 2A DC/DC 系统：内置电感器、晶体管、DC/DC 稳压器、电容器、电阻

· 纤巧和薄型 LGA 封装

· 在 -55^oC 至 125^oC 的温度范围内经过测试 (器件的内部温度)

· 保证在 -55^oC 时启动

· 高达 36V 的输入电压范围，高达 5V 输出

· 其它坚固的 DC/DC 微型模块稳压器：LTM4600HVMPV (10A)、LTM4601AHVMPV (12A)、LTM4606MPV (6A、低噪声)、LTM4612MPV (12V_OUT、低噪声)
