意法半导体（ST）推出全新HDMI芯片，缩短高清电视产品的上市时间

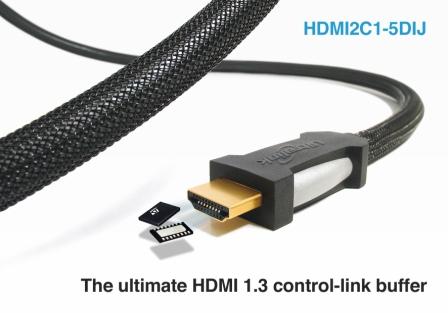

全球市场领先的保护IC供应商意法半导体（纽约证券交易所代码：STM）推出一款可以简化HDMI兼容连接器设计的芯片。以机顶盒、蓝光播放器、游戏机和高清电视等高清产品为目标应用，新产品HDMI2C1-5DIJ确保设计人员能够达到HDMI标准1.3版的要求。同样能提供ESD保护、信号增强和HDMI控制信号电平转换，与由分立器件组成的的等效网络相比，新产品降低电路板空间高达70%。

虽然市面有能够为HDMI高速音视频信号线路提供ESD保护、电平转换功能以及两条控制通道的保护IC，但是这类产品使设计人员失去了选择带宽较大而容性负载较小的较佳音视频保护IC的机会。在保护HDMI音视频信号线时，这些特性尤为重要，因为信号的完整性降低，将导致终端用户的使用体验变差。

HDMI2C1-5DIJ提供HDMI标准要求的ESD保护功能，8kV的接触放电电压符合IEC 61000-4-2第4级国际标准。通过一个高等效电容，信号增强功能可确保信号在过长和/或低价电缆上的传输可靠性。内置电平转换电路让低压控制信号直接施加到5V HDMI信号电路上，无需使用额外的元器件。HDMI2C1-5DIJ还能防止向HDMI电路输入信号的其它设备对该电路构成的潜在危害。

HDMI2C1-5DIJ是意法半导体HDMIULC6-4SC6的一个伴随芯片，被用于保护HDMI 音视频信号线路。新产品的线路电容超低，只有0.6pF，带宽超过5GHz，使设计人员在实现兼容HDMI的ESD保护功能的同时，还能较大化信号完整性。这两款芯片配合使用可帮助设计人员在基于意法半导体的 STi5xxx 或 STi7xxx 高清解码器IC的高清设备上，完成符合HDMI标准的接口设计。

HDMI2C1-5DIJ采用16-引脚的QFN 5 x 4封装。

关于HDMI通道

HDMI（采用3条TMDS线路）高清多媒体接口在一条电缆上整合高清视频和音频信号，此外还包括两条控制信道。DDC总线（显示数据通道，基于I2C标准）使DVD播放器或机顶盒等设备能够读取电视屏幕的分辨率，自动配置显示设置，实现较佳的画质。CEC总线（消费电子控制通道，HDMI标准专用协议）可连接支持增值功能的互连型设备，如自动待机，或者通过一支遥控器控制多台互连型设备。

要达到HDMI标准，信号通道和控制通道都需要ESD保护，但是信号保护器件（在TMDS线路上）还必须有极低的电容，以免造成高速高清视频信号失真。通过提供分立的信号保护IC和控制信号通道IC，根据每项任务的特点优化保护器件，意法半导体使设计人员可以同时较大化新产品的性能，节省电路板空间，确保产品通过HDMI认证。

关于意法半导体

意法半导体是全球领先的半导体解决方案提供商，为各种应用领域的电子设备制造商提供创新的解决方案。凭借公司掌握的大量技术、设计能力和知识产权组合、战略合作伙伴关系和制造实力，意法半导体矢志成为多媒体融合和功率应用领域无可争议的行业领袖。2008年，公司净收入98.4亿美元。详情请访问意法半导体公司网站 www.st.com 或意法半导体中文网站 www.stmicroelectronics.com.cn
