安森美半导体新的功率因数校正LED驱动器支持TRIAC调光，用于住宅及商业照明应用

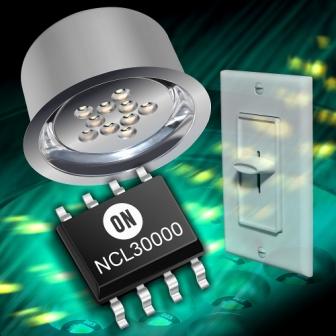

 应用于绿色电子产品的首要高性能、高能效硅方案供货商安森美半导体(ON Semiconductor，美国纳斯达克上市代号：ONNN)推出新的功率因数校正(PFC)可调光发光二极管(LED)驱动器 – NCL30000，用于住宅及商业照明应用。

NCL30000采用紧凑型的８引脚表面贴装封装，使用临界导电模式(CrM)反激架构，以单段式拓扑结构提供大于0.95的高功率因数，因而省却直流-直流(DC-DC)转换段。恒定导通时间CrM工作特别适合于隔离型反激LED应用，因为控制原理简单，即使在低功率电平时，也能够提供极高能效。这在LED照明领域很重要，目的是符合各种规范要求及整体系统光效(efficacy)要求。

典型应用包括LED驱动器电源、LED嵌灯、三端双向可控硅开关组件(TRIAC)可调光LED灯及功率因数校正恒压电源。这器件与前沿TRIAC调光器和尾沿晶体管调光器兼容。视乎所使用的调光器，LED输出可调低至2%。

公司提供3款功率达15瓦(W)的参考设计，旨在以350毫安(mA)电流驱动4到15颗LED。它们也能轻易调整以配合5 W到30 W的功率电平：

• NCL30000LED1GEVB：115 Vac版，90到135 Vac输入线路电压(TRIAC调光)
• NCL30000LED2GEVB：230 Vac版，180到265 Vac(TRIAC调光)
• NCL30000LED3GEVB：扩展型通用版，90到305 Vac

NCL30000工作温度范围为-40℃至+125℃，确保能用于大多数固态照明(SSL)应用中规定的不同环境工作范围。NCL30000拥有典型值24微安(µA)的低启动电流及典型值2 mA的低工作电流，配合高能效设计。

NCL30000的其它关键特性包括可编程导通时间限制器、零电流检测(ZCD)感测模块、门驱动器，以及应用CrM开关电源所需的全部其它脉宽调制(PWM)电路和保护功能。NCL30000是安森美半导体经过完备测试、针对离线式高功率因数TRIAC调光LED驱动器的GreenPoint®参考设计中的关键器件，旨在用于美国“能源之星”商业及住宅照明应用。安森美半导体网站上提供这参考设计及上述其它参考设计的文檔。

安森美半导体电源及便携产品全球销售及营销高级总监郑兆雄说：“我们的客户需要可兼容配线及控制的可调光LED驱动器方案。NCL30000提供优异的调旋光性能，可调光低至2%。这器件非常适合隔离型反激应用，但也能用于非隔离型降压拓扑结构。”

封装和价格

NCL30000是无铅、无卤素及无溴化阻燃剂(BFR)器件，符合RoHS指令，采用8引脚SOIC封装。每10,000片批量的单价为0.45美元。现提供样品。目前的预计量产交货时间为收到订单(ARO－自动循环购货)后的8到12周。

更多信息请访问http://www.onsemi.cn。
