为工程师带来最高测量精度

2010年04月30日14:48:07 本网站 我要评论(2)字号:T | T | T

——安捷伦高管解读创新技术实现业界最低本底噪声、本底抖动

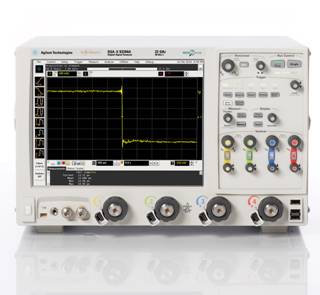

安捷伦科技公司日前宣布推出Infiniium 90000 X系列示波器产品,该系列具有业界领先的32GHz实时带宽。安捷伦为工程师提供10个带宽可以升级的最新型号,实时带宽范围为16GHz至32GHz。新款示波器具有业界最低的本底噪声和本底抖动,能够确保卓越的测量精度。安捷伦科技副总裁兼数字测试部门总经理Siegfried Gross等(中)向与会媒体和用户介绍了新款示波器的技术特点,并进行了实际产品演示。

实现真正的模拟带宽

目前市场上的示波器芯片工艺技术无法实现16GHz以上的真正模拟带宽。其他厂商正在使用的芯片工艺和技术,其局限性体现在内部晶体管切换频率,不会超过100GHz, 该局限性是无法突破16GHz模拟带宽的关键因素。安捷伦在磷化铟(InP)工艺方面的投资使公司拥有了完备的InGaP HBT(异质结双极晶体管)IC技术,使内部晶体管切换频率达到了200GHz。同时,在其他功能保持不变的情况下,InP不会降低安捷伦仪器相关的可靠性和可生产性。

从事高能物理、新兴有线通信标准和高速串行数据链路(例如USB、SAS、PCI Express®)相关工作的工程师经常需要使用示波器捕获快速或偶发事件和单次事件,并进行关键的测试与测量(例如抖动测试),从而确保产品符合行业互操作性标准。由于数据传输速率有望在未来数年内突破10Gbps,因此工程师对于示波器带宽的要求越来越高。

Infiniium 90000 X系列示波器在研发过程中曾邀请部分用户试用,所有参与试用的用户都给予了极高的评价。安华高科技首席SerDes架构师兼公司首席研究员Charles Moore 表示:“光看这款新型示波器的技术指标就已经足够震撼,而且通过试用,我们也已看到此产品真是名副其实。基于安捷伦在测试测量领域的历史和实力,我确信 Infiniium 90000 X系列产品将会大大增强我们的能力,从而以更快速度进行并串/串并转换器(SerDes)测试与表征。”

突破性技术优势

安捷伦在专利InP集成电路制程方面投入了大量资金,使新款示波器能够提供业界最高的硬件模拟带宽,并同时具有业界最低的本底噪声和固有抖动。独有的氮化铝封装技术将5个磷化铟芯片集成到前端多芯片模块中,而且该模块采用了独特的噪声屏蔽和散热技术。

磷化铟芯片

InP的突破性技术使得新款Infiniium 90000 X系列示波器能够提供高达32GHz的真正模拟硬件带宽。由于16GHz硬件技术的瓶颈,其他厂商只能采用数字信号处理增强技术或频域间插(interleave)技术来提高其示波器的测试带宽。但是,这些方法会增大噪声密度和失真,并且会对测量精度产生不利影响。

与安捷伦较早的砷化镓(GaAs)工艺相比,InP工艺技术还具有出众的材料属性。InP技术具有更高的饱和电子速率和峰值电子速率、较高的导热性、较低的表面重组速率以及较高的故障电场。以上这些优势意味着真正的模拟带宽可以达到新的极限。

  • 磷化铟(InP)技术能够实现的最高实时示波器带宽
  • 磷化铟(InP)技术能够实现的最高高阻差分探头带宽
  • 磷化铟(InP)技术实现的最低示波器本底噪声
  • 磷化铟(InP)技术实现的最低示波器本底抖动
  • 磷化铟(InP)技术实现的最高触发带宽
  • 磷化铟(InP)技术和现有示波器技术在性能上巨大区别

满足客户的未来需求

和Infiniium 90000 X系列示波器一起推出的最新测试探头可提供30GHz的点测探头附件,其它附件则具有28GHz的带宽,若一开始仅购买16GHz带宽的探头,工程师可在未来任何需要的时刻将他们升级到更高的带宽。此外,90000 X系列示波器提供了40多个针对特定测量的应用软件包,包括抖动分析、InfiniiScanPlus触发、雷达脉冲信号分析工具以及完整的一致性认证测试套件。

最高模拟带宽实现最高的测量精度

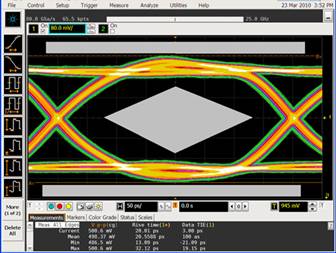

新款Infiniium 90000 X系列示波器测得的随机抖动大约只有其他厂商同类产品的 50%,从而大幅提升测量精度,并为工程师提供重要的设计裕量。上述优势均得益于以下关键特性:业界最低的本底噪声(在50mV/格、32GHz带宽时小于2mV);业界最低的示波器固有抖动(大约180fs);业界最深的存储深度(2Gpts)。

Siegfried Gross表示:“我们非常高兴安捷伦的最新款示波器能够为我们的用户提供无与伦比的性能优势。随着测量需求的不断变化,客户的需求也在不断提高。这项划时代的领先技术将使我们能够为客户提供当前最高的测量精度,并可满足客户在未来的需求。”

安捷伦科技不断创新的测量解决方案将有助于通信、电子、生命科学和化学分析领域的广大客户实现技术进步,提高生产效率,进而改善人们的生活和工作方式。

www.agilent.com
