超低功率升压型转换器仅需 8.5uA 静态电流

2008年11月05日14:15:52 本网站 我要评论(2)字号:T | T | T

2008 年11月5 日,凌力尔特公司 (Linear Technology Corporation) 推出 LT8410/-1 低噪声微功率升压型转换器,该器件具集成的电源开关、肖特基二极管和逆向电压保护二极管、以及输出断接电路,采用 2mm x 2mm DFN 封装。LT8410/-1 使用一种独特的设计方法,仅需要 8.5uA 静态电流,在停机时进一步降低至 0uA。集成高值 (12.4M/0.4M) 输出反馈分压电阻使得 LT8410/-1 能够在无负载条件下调节一个 16V 输出,且静态电流小于 30uA。非常小的开关电流限值 (对于 LT8410 为 25mA, 而对于 LT8410-1 则为 8mA) 使得这些转换器能够在采用高阻抗电源 (例如: 币形电池) 的情况下高效运作, 而没有任何浪涌电流方面的限制。

LT8410/-1 的 2.6V 至 16V 宽输入电压范围使它们能够用高达 12V 的固定输入轨单节锂离子电池工作,从而提供高达 40V 的输出。该输出电压可以通过用一个外部电压源驱动 FBP 引脚来动态调节。LT8410 可以用单节锂离子电池在 16V 时提供超过 8mA 的输出电流,从而使其非常适合于诸如精确传感器或偏置电源等应用。两款器件都使用了独特的控制方法,能在宽负载电流范围内提供高达 88% 的效率和低输出纹波 (<10mVPK-PK)。其它特点包括集成的软启动和过压保护。LT8410/-1 的 2mm x 2mm DFN 封装与纤巧、低成本陶瓷电容器和电感器结合,提供了一个非常紧凑的解决方案占板面积。

采用 8 引线 2mm x 2mm DFN 封装的 LT8410EDC 和 LT8410EDC-1 都有现货供应。以 1,000 片为单位批量购买,每片价格为 1.75 美元。

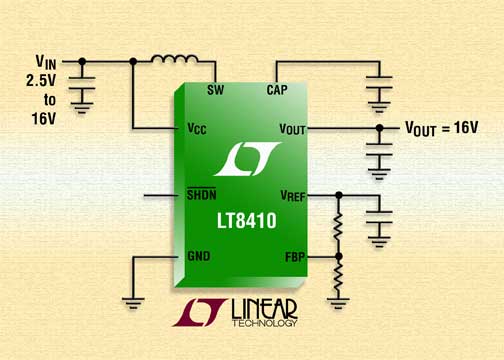

具输出断接的微功率低噪声升压型转换器

性能概要:LT8410/-1

  • 超低静态电流:在工作模式时为 8.5uA,在停机模式时为 0uA
  • 置入 SHDN 引脚的比较器
  • 低噪声控制方法
  • 可调 FB 基准电压
  • 宽输入范围:2.6V 至 16V
  • 宽输出范围:高达 40V
  • 集成式电源 NPN 开关
  • 25mA 电流限制 (LT8410)
  • 8mA 电流限制 (LT8410-1)
  • 集成的肖特基二极管
  • 集成的输出断接
  • 集成高值 (12.4M/0.4M) 反馈电阻
  • 内置软启动 (可选从 VREF 到 GND 的电容器)
  • CAP 和 VOUT PVS 的过压保护
  • 纤巧 8 引脚 2mm x 2mm DFN 封装
