意法半导体（ST）推出新一代微处理器，锁定高性能网络和嵌入式应用

意法半导体的全新先进对称多处理器SPEAr系列的首款产品，为多种嵌入式应用提供计算和定制功能

中国，2010年8月3日 —— 全球系统级芯片（SoC）技术的领导厂商意法半导体（纽约证券交易所代码：STM）发布业内首款整合双ARM Cortex-A9 内核和DDR3（第三代双速率）内存接口的嵌入式处理器。新产品SPEAr1310采用意法半导体的低功耗 55nm HCMOS（高速CMOS）制程，为多种嵌入式应用提供高计算和定制功能，同时兼具系统级芯片的成本竞争优势。

新微处理器整合超低功耗技术和ARM Cortex-A9处理器内核的多任务处理功能，以及创新的片上网络（NoC）技术。双核ARM Cortex-A9处理器可全面支持对称和不对称运算，处理速度高达每核600MHz（在恶劣的工业环境中），相当于 3000 DMIPS。片上网络是应用灵活的通信架构，可支持多路不同的流量特性，以较具成本效益和能效的方式，较大限度地提高数据吞吐量。

意法半导体计算机系统产品部总经理Loris Valenti表示：“SPEAr1310是近期发布的SPEAr1300系列的首款产品，其它产品也将陆续推出。凭借其创新的架构和强大的功能，SPEAr1310以较先进的技术引领嵌入式市场，实现前所未有的成本竞争力、性能以及灵活性。”

内置DDR2/DDR3内存控制器和完整的外设接口，包括USB、SATA、PCIe（集成物理层）以及千兆以太网MAC（媒体访问控制器）。意法半导体SPEAr1310微处理器适用于高性能嵌入式控制应用市场，包括通信、计算机外设以及工业自动化。

高速缓存与硬件加速器和 I/O模块的一致性能够提高数据吞吐量以及简化软件开发过程。加速器一致性端口（ACP）结合芯片的NoC路由功能，可满足硬件加速和I/O性能的较新应用需求。ECC（错误校验码）保护功能可防止DRAM内存和二级高速缓存上的软硬错误， 可大幅延长故障间隔时间，进而提高系统可靠性。

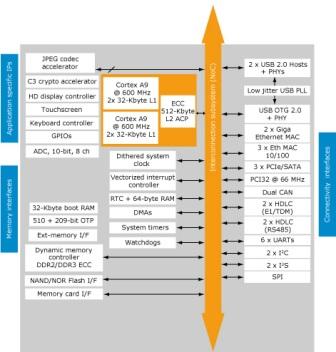

SPEAr1310的主要特性：

·         2路千兆/快速以太网端口（用于外部GMII/RGMII/MII PHY）

·         3路快速以太网端口（用于外部 SMII/RMII PHY）

·         3路PCIe/SATA Gen2接口（内置PHY）

·         1路32位PCI扩展总线（高达66 MHz）

·         2路集成PHY的USB 2.0主机端口

·         1路集成PHY的USB2.0 OTG端口

·         2路CAN 2.0 a/b接口

·         2路TDM/E1 HDLC控制器，每路控制器每帧256/32个时隙

·         2路HDLC控制器，用于外部RS485 PHY

·         I2S、UART、SPI、I2C端口

·         具有触摸屏和重叠窗口功能的HD显示控制器

·         存储卡接口

·         安全硬件加速器

·         安全引导和密钥存储功能

·         省电功能

SPEAr1310已开始提供给主要客户进行性能评估和原型设计。关于意法半导体的SPEAr系列嵌入式系统级芯片的详细信息，请访问 www.st.com/spear
