基于PXI和LabVIEW的FCT(Functional Circuit Test)测试系统

2010年05月10日16:18:28 本网站 我要评论(2)字号:T | T | T

作者:王伟
职务:Senior Software Engineer
公司:霍尼韦尔综合科技(中国)有限公司

应用领域:产品测试

挑战:通过PXI 控制板卡和LabVIEW软件,构建一套比较完整齐全的PCB板的功能测试(FCT)系统,利用该系统可实现对音频视频以及各种静态参数(电压、电流、频率)的综合性全自动测试,对于新开发生产的PCB板,工厂无需频繁更换测试硬件,只要添加制作一个测试夹具,重新连接线路,利用LabVIEW开发编写测试软件即可。

应用方案:使用NI公司的PXI控制硬件平台结合NI的图形化编程软件LabVIEW快速并成功的开发构建出一个经济、灵活的PCB板功能测试系统(FCT测试系统)。

该系统采用的PXI 控制板卡可以实现对音频、视频以及各种静态参数(电压、电流、频率)的综合性全自动测试,并且通过LabVIEW软件编程可以实现兼容GPIB,I2C,Modbus,TCT/IP等多种协议,通过VISA模块库,可以实现对串口随意方式的数据处理,和数据交互显示。

使用的产品:

软件

  • LabVIEW 8.2.1 Professional Development System
  • National Instruments drivers
  • NI Vision 8.5 Development Module
  • NI Vision Acquisition 8.5.1
  • Composite Video Generator 5431

硬件

  • PXI-1045 18槽3U PXI机箱
  • PXI-6533 高速32位数字数字I/O卡
  • PXI-6070E 多功能I/O卡
  • PXI-4070 数字万用表
  • PXI-5122 示波器卡
  • PXI-2565, PXI-2503多路继电器板卡
  • PXI-4461 动态信号采集发生器
  • PXI-5431 视频信号发生卡
  • PXI-1411 视频分析卡
  • PXI-8420 RS232串口卡
  • PXI-8421 RS485串口卡
  • PXI-8331 卡
  • PCI-GPIB 卡
  • PPS-GW-3202 GPIB 接口电源

介绍

现代化电子工厂车间批量生产的PCB电路板,除了要进行ICT测试外,还要做较终打包出厂前的功能测试FCT(Functional Circuit Test)。利用NI公司的PXI 控制板卡和LabVIEW软件构建的一套完整的包含音频、视频及各种电压,电流,频率,开关量等等的综合性全自动功能测试平台。该平台实现了对各种不同的PCB电路板的FCT功能测试。通过该平台无需频繁更换测试硬件,新产品加入时,只需更换一个ATE测试夹具,按照PXI板卡的硬件资源分配,对测试夹具的插针进行连线到其界面接口,较后修改相应的测试软件即可实现对PCB板的全自动测试。

该系统综合了音频,视频的自动测试,包含了GPIB,RS232,RS485, Ethernet等多种接口和通讯方式,测试方法简单,操作工人测试时只需要将测试夹具压下、观察上位机软件画面提示,测试完成后抬起测试把柄即可实现全功能测试,测试效率大幅提高。

正文:

1.  FCT功能测试现状

现代化电子工厂车间批量生产的PCB电路板,通常要进行ICT和FCT的测试。

ICT:IN Circuit test,ICT通常是生产中第一道测试工序,主要运用ICT测试设备在线检查单个元器件以及各电路网络的开、短路情况。

现在大多数的PCB板都会下载相应的Firmware来对板卡进行程序控制,通过ICT的PCB板虽然能够准确定位电子元器件的优劣,却无法对整个电路板的功能好坏作出判断。这就需要测试工程师搭建一个适合PCB板的模拟电路环境,对电路板的TP(TestPoint)点进行FCT功能测试。

FCT:Functional Circuit test,主要是模拟成品的功能,运用测试治具测试产品的功能是否实现的测试系统。

现有的工厂产线对PCB的FCT功能测试,大多实现的是一对一的方式,即一种PCB对应一个FCT功能测试台。

该种测试台由测试工程师自己设计控制电路底板,连接I/O口到测试治具的针盘,然后编写底板Firmware模拟成品运行环境,实现对待测PCB板电压、电流检测、以及相应时序控制。一对一的方式虽然对测试工人是一种方便,但同时也意味着资源浪费,在该类产品出厂后,该FCT测试台也往往被束之高阁了。对测试工程师不断的制版,编程,接线等等重复劳动也是一个不小的工作压力。

2.  PXI测试系统构想

随着产品种类越来越多,测试功能越来越复杂PCB板来说,普通的FCT功能测试台已经无法实现一些特殊的功能测试,例如:音频,视频等功能测试。能不能构建一个统一的测试平台来实现大部分的FCT功能测试呢?首先我们设想的测试平台必须具有如下测试功能:

  1. 多路双向高速I/O可以实现对测试治具状态监测的同时,能够模拟I2C等协议实现对PCB板的多数芯片的时序控制。
  2. 多路模拟量输入输出,可以模拟一些波形信号作为PCB板的的输入信号。
  3. 多通道可控制继电器阵列,方便实现对信号通断控制。
  4. RS232, RS485串口卡,实现串口协议通信。
  5. 采集电压,电流的程序控制万用表功能。
  6. 可实现频率,波形采集的示波器。
  7. 视频产生和采集分析功能。
  8. 音频采集分析功能。
  9. 可编程电源。
  10. 统一编程的软件。

针对如此多的功能实现,倘若都采用仪器设备,单从费用上来说构建这样一个复杂的FCT测试系统会是一个不小的开支,这时我们想到了NI。NI作为测试测量业内的专家,为我们提供了很好的技术服务,经过仔细的需求分析,帮我们推荐了上面的产品清单,我们仅花费了较初一半费用就较终实现了我们的系统构想。

3.        系统构架组成

以往一个简单的FCT功能测试台,测试治具是必须的,然后根据PCB板的不同功能需求,设计制作各种功能的电路底板,然后接线到针盘底座,较后对单片机进行编写Firmware软件。大多通过液晶屏显示测试结果,复杂一些的还需要通过串口与上位机编写的PC软件进行通信控制,以实现各种测试功能。

基于PXI的FCT功能测试台让测试工程师从频繁的设计制作各种电路板,无休止的编写Firmware软件,不断的连接布线中解脱出来。

该FCT功能测试平台的系统构架主要有如下优势:

1)       统一的硬件资源分配。

将各种型号的PXI板卡插入PXI-1045 18槽3U机箱后,按照各种 板卡的接口地址,进行统一资源分配。通过SCSI接口电缆将端口线引出到我们称之为“Interface Receiver”的机架侧面上。

2) 统一的测试治具接口。

该“Interface Receiver”的顶端是一个固定尺寸的针床底座。通过统一尺寸的测试治具底座接口,从而进一步实现了将待测PCB板的TP(TestPoint)的信号引入到PXI板信号采集端。

3) 可编程电源控制。

通过GPIB控制可编程电源,实现了对各种待测PCB板一定范围内任意电压,电流的稳定供给。

4) 统一的上位机软件控制界面。

利用LabVIEW8.2.1的图形化编程软件,规范统一了上位机软件编程界面,对各个板卡的操作实现了模块化编程,大大提高了编程效率。

5) 合理的机柜布局。

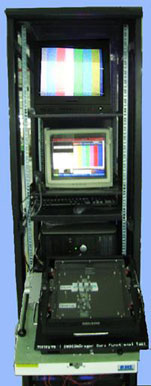

因为是一个综合的FCT测试系统,必然要对设备有个合理的布局,我们采用了2m×1.2m×1.4m的机柜,分5层布局,由下往上依次设备是可编程电源,PXI设备,测试夹具, PC机,视频监视器,PC显示器。这样的一个机架紧凑而合理。较终我们构建的测试架如图1所示。

4.        PXI测试硬件构成分析

1)     PXI-6533, PXI-6070E的选择

PXI-6533 拥有32条数字I/O线 (5V TTL/CMOS),速度高达13.3 MB/s其中的任意两个I/O完全可以模拟一个I2C总线协议。数量上也足够满足我们对PCB板I/O控制的需要。对于PXI-6070E的选择我们看中的是它具有两通道的模拟量输出,可以通过软件编程模型输出一些特定波形,如正弦波、三角波等,很多时候可以作为音频信号源使用。

2) PXI-4070, PXI-5122, GW-3202   GPIB接口可编程电源

待测PCB板属于弱电,PXI-4070

可测量高达±300 VDC的电压和±1 ADC的电流充分满足测试需求。另外对GW-3202通过GPIB接口软件编程控制可以提供给测试夹具底板稳定可靠的电压电流,短路过电流时候还提供短路保护,非常安全。PXI-5122自然必不可少,14位分辨率的双同步采样示波器,对于实现图形分析,频率测试,非常方便。

3) 视频信号的测试分析。

视频检测包括对视频镜头采集清晰度的检测和视频芯片编解码算法的检测。PXI-1411具有单路彩色模拟输入通道,结合NI Vision Acquisition 8.5.1软件可以将光学镜头采集的视频信号传输到软件进行分析处理。

PXI-5431高精度模拟视频信号发生器,可以模拟视频信号源输出到待测PCB板的视频编解码芯片,在通过网络将数字视频传输画面到计算机,从而实现对视频编解码芯片的测试。一个简单的视频信号测试原理如图2所示
