-48V 低端精准电流检测

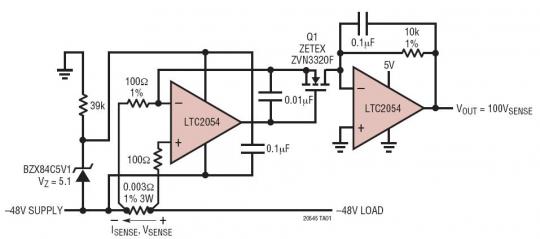

这种放大器配置是传统高端配置的互补型实现方案。所使用的运放在其较低的电压轨上必须支持共模操作。一个 “浮动” 并联稳压局部电源由齐纳二极管提供，而晶体管负责向一个输出负载电阻 (本电路为 1kΩ) 提供测定的电流。在本电路中，输出电压参考于一个正电位，并在提供递增的 -48V 负载时出现下降。调节的准确度由所用电阻器的品质以及 NPN 晶体管的性能来决定。
