基于UC3906的太阳能充电控制器设计方案

2011年09月29日16:10:44 本网站我要评论(2)字号：T | T | T

目前，光伏发电装置往往因为充放电不合理，造成控制器故障较多、蓄电池使用寿命短、维修麻烦，影响其正常使用，所以有必要设计一款结构简单、性能优良的太阳能充电控制器。

　　1 光伏发电充电控制系统

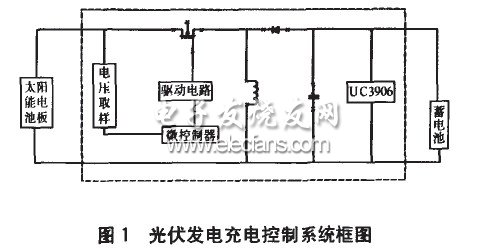

　　光伏发电充电控制系统主要由太阳能电池板、蓄电池和控制器组成，其系统框图如图1所示。为了提高控制器的可靠性、延长蓄电池的使用寿命以及提高允电速度，本设计特别采用了UC3906芯片进行充电控制。并且在设计中加入了Buck-Boost变换器，调节太阳能电池的输出，提高了整个系统的效率。

　　2 UC3906的结构及工作原理

　　UC3906是美周TI公司专门针对铅酸电池充电设计的。内部的逻辑电路提供三种充电状态，并对温度进行了精确的跟踪补偿，可以发挥电池的较大容量，延长电池的使用寿命。

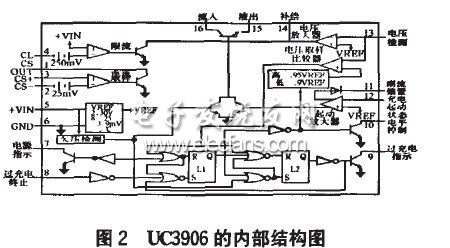

　　图2为UC3906的内部结构图，其内部为混合电路，既有模拟电路，又有数字电路。模拟电路包括限流单元、电流检测单元、带温度补偿的参考电压单元，低电压检测单元等。数字电路主要包括两个RS触发器。该芯片内含独立的电压控制回路和限流放大器，它可控制芯片内的驱动器。驱动器提供的输出电流达25 mA，可直接驱动外部串联的调整管，从而调整充电器的输出电压和电流，电只三和电流检测比较器检测蓄电池的充电状态，并控制状态逻辑电路的输入信号。

　　UC3906一个非常重要的特性就是其内部的精确基准电压随环境温度的变化规律与铅酸电池电压的温度特性完全一致。同时，该芯片只需1.7 mA的输入电流就可以工作，因而可减小芯片的功耗，实现对工作环境温度的准确检测，保证电池既充足电又不会严重过充电。除此之外，UC3906芯片还包括一个输入欠压检测电路以对充电周期进行初始化，并可驱动一个逻辑输出。

　　3 电路设计

　　3.1 Buck-Boost变换电路的设计

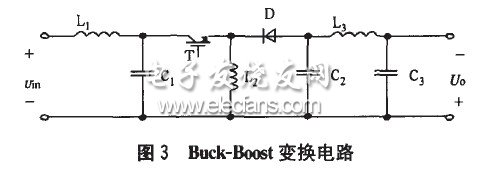

　　Buck—Boost变换电路如图3所示。为使晶体管工作在开关状态，在其基极与发射极之间施加周期一定、高电平存在时间可调的驱动脉冲信号。在一个周期中晶体管导通时间T册与周期Ts之比称为占空比，用D表示。

　　以连续导电模式为例分析其工作原理：在晶体管导通，二极管截止期间，电源电压向电感输入能量，靠滤波电容维持输jJj电压基本不变;

　　在晶体M=Uo/uin=D/(1一D) (1)

　　由此看出Buck-Boost变换器的稳态电压变比既可小于1(D<0.5时)，也可以大于1(D>O.5时)，所以Buck-Boost变换器也称为升降压变换器。其优点是电路简单，电压变比可由零到无穷大变化，也就是说既可升压又可降压。因此，当太阳能输出电压发生变化时，只要适当调节Buck-Boost的占空比就可保证蓄电池输入电压的稳定。

　　3.2 UC3906的外围充电电路的设计

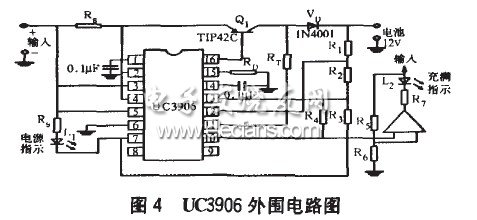

　　根据前面介绍的UC3906的工作原理，以12 V25 AH铅酸蓄电池为例，设计出的UC3906的外围电路如图4。其中，输入电压Ui。=18 V，过充电压Uoc=15 V，浮充电压UF=14.5 V，过充转换电压U12=14.25 V，浮充转换电压U13=11.7 V，较大充电电流Imax=2.5 A，过充终止电流Ioc=0.25 A。

　　由于充电器始终接在蓄电池上，为防止蓄电池电流倒流入充电器，在串联调整管与输出端之间串入一只二极管。同时，为了避免输入电源中断后，蓄电池通过分压电阻R，、R2、R3放电，使R3通过电源指示晶体管(脚7)接地。

　　18 V输入电压加入后，Q1导通，开始恒流充电，充电电流为2.5 A，电池电压逐渐升高。当电池电压达到过充电压Uoc的95%(即14.25 V)时，电池转入过充电状态，充电电压维持在过充电电压，充电电流开始下降。当充电电流降到过充电终止电流(Ioct)时，UC3906的脚10输出高电平，比较器LM339输出低电平，蓄电池自动转入浮充状态。同时充足电指示发光管发光，指示蓄电池已充满。

　　4 结语

　　本设计较大的特点就是在传统的控制器的基础上加入了Buck—Boost变换器，并且使用了专门的充电控制芯片UC3906。整个充电器体积小，结构简单，具有良好的充电管理和维护功能。
