基于TMS320LF2407的天然气发动机控制系统设计

2011年12月02日16:57:42 本网站我要评论(2)字号：T | T | T

　　1 引言

　　近年来，数字信号处理器（DSP）芯片已经广泛用于自动控制、图像处理、通信技术、网络设备、仪器仪表和家电等领域;DSP为数字信号处理提供了高效而可靠的硬件基础。目前，应用较广泛的DSP芯片是TI（德州仪器）公司的产品，TMS320C2000系列是该公司的适合于数字控制的一种DSP。这种系列DSP芯片具有完美的性能并集成了闪存、高速A/D转换器、高性能的CAN模块等，因此使用它可以降低开发难度，缩短产品开发时间，有效地降低开发成本，具有很高的性价比。TMS320LF2407芯片是TMS320C2000系列中较新的、集成度较高、性能较强的运动控制DSP芯片。

　　天然气作为动力能源是传统燃料的理想替代品。各种天然气发动机的专用电子控制系统不断地涌现，使天然气发动机的动力性、经济性、排放性等各项性能不断提高。天然气专用发动机通过良好的控制可以比同等的汽油机和柴油机具有更低的排放，并且动力性能有很大的提高，因此选用高性能的DSP芯片设计好天然气发动机控制系统是非常重要的。

　　2 TMS320LF2407芯片简介

　　DSP芯片是一种具有特殊结构的微处理器。该芯片的内部采用程序和数据分开的哈佛结构，具有专门的硬件乘法器，广泛采用流水线操作，提供特殊的指令，可以用来快速地实现各种数字信号处理算法。

　　TMS320x24x系列数字信号处理器是TI（美国德州仪器）公司推出地一种面向数字马达控制、嵌入式控制系统和数字控制系统开发的新型可编程DSP芯片。TMS320LF240x是x24x系列DSP控制器中的新成员，是为了满足控制应用而设计的。LF240x的片内程序存储器为Flash EEPROM，包括LF2402、LF2406和LF2407三个型号。LF2407是x240x系列DSP控制器*能较强、片上设施较完备地一个型号，被广泛用于代码开发、系统仿真及实际系统中，其主要特点：

　　（1）采用高性能静态CMOS技术，使得供电电压降为3.3V，减小了控制器的功耗;30MIPS的执行速度使得指令周期缩短到33ns（30MHz），从而提高了控制器的实时控制能力。

　　（2）两个事件管理器模块EVA和EVB，每个包括：两个16位通用定时器;8个16位的脉宽调制（PWM）通道。适用于控制交流感应电机、无刷直流电机、步进电机和逆变器等。

　　（3） 10位A/D转换器较小转换时间为500ns，可选择由两个事件管理器来触发两个8通道输入A/D转换器或一个16位通道输入的A/D转换器。

　　3 TMS320LF2407芯片在天然气发动机控制系统中的应用

　　传统的控制系统是选用单片机来控制，一是其运行速度不高，达不到很好的实时控制，不能有效的起到在线检测控制的效果;二是单片机的集成度较低，片上不具备运动控制系统所需的专用外设，这就需要较多的元器件，增加了系统电路的复杂性，降低了系统的可靠性。然而选用TI（美国德州仪器）公司的x240x系列DSP芯片，片上集成了专用的运动控制外设电路，且其内部的DSP核可提供更高的运算速度、运算精度和处理大量数据运算的能力。DSP芯片能较好地满足系统的实时性要求，能够比较方便实现复杂的控制算法。

　　3.1控制系统的硬件设计

　　控制系统的主要功能是通过两个转速传感器和一个温度传感器，一个转速传感器测得信号来控制各缸的点火时间，另一个转速传感器测得信号来计算转速，温度传感器是测量排放尾气的温度，通过测得的转速和尾气温度来判断发动机的运行情况，再根据一些控制规则来调节电磁阀来控制天然气和空气的进气量，从而使发动机的转速恒定，以提高天然气发动机的动力性能。

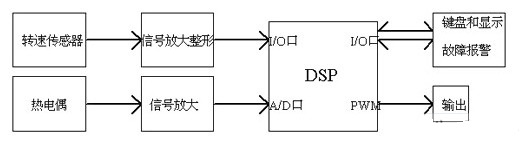

　　控制系统采用TMS320LF2407的DSP芯片，系统的外围元件很少，电路结构很简单，系统结构简图如图1所示：

　　系统结构简图

　　图1系统结构简图

　　1）人机接口部分的设计：

　　主要设计8位LED显示和20键键盘，一是为了转速和排气温度的显示，一是点火角度的输入和调整。采用了一种键盘和数码管的智能控制芯片HD7279A和DSP芯片相连，只需用DSP的4个I/O口，能够有效的减少硬件电路，提高系统可靠性。由于TMS320LF2407的I/O口输出都是3.3V，和HD7279A引脚相连时可以加钳位电路。

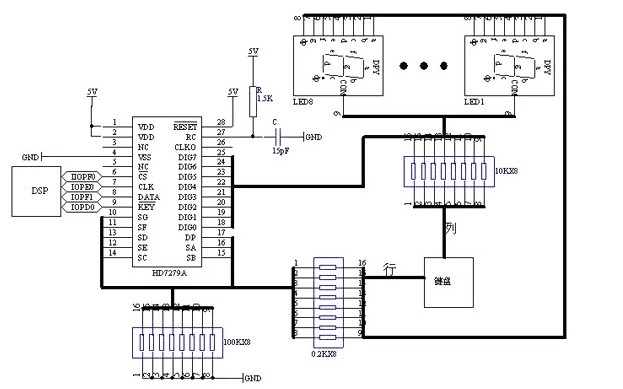

　　HD7279A是一片具有串行接口的智能显示驱动芯片，可同时驱动8位共阴式数码管和连接64键的键盘矩阵，无需外围元件可直接驱动LED，单片即可完成LED显示和键盘接口的全部功能。电路如图2所示：

　　HD7279A应连接共阴式数码管，应用中无需用到的键盘和数码管可以不连接。若不用键盘，则图2中的连接到键盘的8只10K电阻和8只100K下拉电阻均可以省去。若使用了键盘，则电路中的8只100K下拉电阻均不得省略。若不用数码管，则图2中串入DP及SA-SG连线的8只0.2K电阻可省去，否则不能省略。实际应用中8只下拉电阻和8只键盘连接位选线DIG0-DIG7的8只位选电阻应遵从一定的比例关系，下拉电阻应大于位选电阻的5倍而小于其50倍，典型值为10倍。

　　HD7279A需要外接RC振荡电路以供系统工作，其典型值分别为R=1.5K，C=15pF，若芯片无法正常工作，要首先检查此振荡电路。

　　键盘和LED显示

　　图2 键盘和LED显示
