1A、2MHz、60V 升压 / SEPIC / 负输出 DC/DC 转换器 具 6μA 静态电流

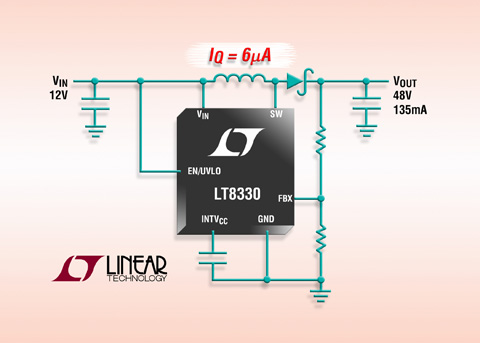

凌力尔特公司 (Linear Technology Corporation) 推出电流模式、2MHz 升压型 DC/DC 转换器 LT8330,该器件具内部 1A、60V 开关。LT8330 在 3V 至 40V 输入电压范围内工作,从而非常适合输入电源从单节锂离子电池到汽车输入的各种应用。LT8330 可以配置为升压、SEPIC 或负输出转换器。该器件采用固定 2MHz 开关频率,从而使设计师能够较大限度减小外部组件尺寸,并避开关键频段 (例如 AM 无线电频段)。突发模式 (Burst Mode®) 工作将静态电流降至仅为 6μA,同时保持输出纹波低于 15mVP-P。3mm x 2mm DFN 或 TSOT-23 封装与纤巧外部组件相结合,可确保占板面积非常紧凑,同时较大限度降低解决方案成本。
LT8330 的
330mΩ 开关提供高达 90% 的效率。准确的 1.6V EN/UVLO 引脚门限允许设定欠压闭锁
(UVLO) 以实现较佳系统性能。单个反馈引脚允许设定正或副输出电压。其他特点包括内部补偿、软启动、频率折返和过热停机保护。
LT8330EDD 采用 3mm x 2mm DFN-8 封装,LT8330ES6 采用 TSOT-23 封装。千片批购价为每片 2.50 美元。工业温度级版本 LT8330IDD 和 LT8330IS6 在 –40°C 至 125°C 温度范围内工作,已开始供货。高温级版本 LT8330HDD 和 LT8330HS6 在 –40°C 至 150°C 温度范围内工作,也已供货。所有版本都有现货供应。如需更多信息,请登录 www.linear.com.cn/product/LT8330。
性能概要:LT8330
·3V 至 40V 输入电压范围
·超低静态电流和低纹波突发模式工作:IQ = 6μA
·1A、60V 电源开关
·用单个反馈引脚设定正或负输出电压
·固定 2MHz 开关频率
·准确的 1.6V EN/UVLO 引脚门限
·内部补偿和软启动
·扁平 1mm ThinSOT™ 封装
·扁平 0.75mm 8 引线 3mm x 2mm DFN 封装
本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
