ROHM的80V级高耐压DC/DC转换器应对工业、节能化和可靠性挑战

2015年10月28日21:19:42 本网站我要评论(2)字号：T | T | T

ROHM半导体（上海）有限公司日前在北京举办“80V高耐压DC/DC转换器新产品发布会”，宣布面向需要大功率（高电压×大电流）的通信基站和工业设备领域，开发出耐压高达80V的MOSFET内置型DC/DC转换器“BD9G341AEFJ”。ROHM公司LSI商品开发本部产机战略部部长上林忠史和ROHM半导体（上海）有限公司应用技术2部高级经理周劲介绍了新产品的研发背景、特点和优势。

致力于开发电源技术

上林忠史表示，近年来节能意识几乎在所有的领域持续高涨，工业设备在向着电子化迅速发展，需要满足高性能化、轻量化（低成本化）、省电化（高效化）、高可靠性（低维护）的要求。即使是在大功率工业设备类产品中，可支持大功率的功率元器件和电源IC节能型半导体的应用越来越广泛。而当用于大功率产品时，为确保受到因雷电等导致的突发性浪涌电压时产品也不损坏，要求产品的耐压水平高于输入电压。

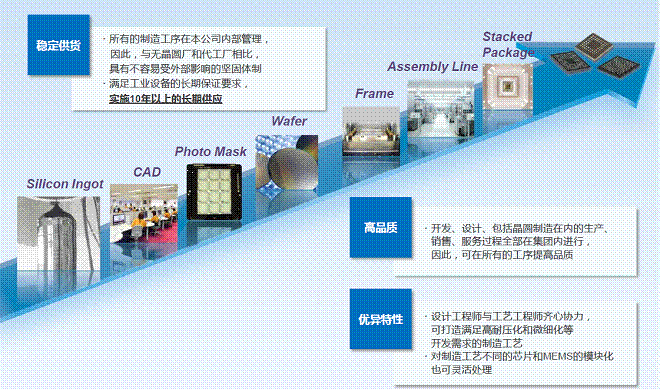

ROHM一直以来致力于开发电源领域主要产品，包括电源管理、电机驱动器、(SiC、IGBT) 功率元器件/模块、智能功率模块；而在与工业相关市场的IoT、M2M领域主要产品有传感器、低功耗 MCU、无线通信模块等。ROHM利用所擅长的较尖端的功率系统工艺和垂直统合型一条龙生产线，不仅可确保产品的特性，而且还面向非常重视可连续工作的可靠性和长期稳定供应的工业设备市场，开发出众多新产品。

上林忠史称，在80V耐压DC/DC转换器市场，客户希望对供应商有更多选择，希望有坚固耐用、可靠性优异的产品，而且希望追求高效化、小型化。为此，面向通信基站等需要80V耐压的应用，ROHM开发出工业设备用电源IC，正式进军80V级市场。但是，实现80V耐压DC/DC转换器的挑战在于，不仅需要高耐压的工艺，对相关电路设计也有很高的技术要求。在工艺方面要有高耐压元件；模拟电路设计方面要有可在更宽输入电压范围内工作的电路结构、静电破坏对策，以及周边元器件（Di）的高耐压化带来的寄生动作对策。ROHM利用其长期技术积累成功解决了上述问题。并利用一条龙生产实现稳定供货、高品质和优异特性。

此次，ROHM面向因智能手机的流量增加而需求日益扩大的通信基站和高性能化发展迅速的工厂FA设备、电机应用领域，开发出业界较高级别耐压的80V级DC/DC转换器。他还表示，ROHM将以长年不断积累起来的技术力量和高品质以及可靠性为基础，通过集开发、生产、销售为一体的扎实的技术支持、客户服务体制，与客户构筑坚实的合作关系，作为扎根中国的企业，为提高客户产品实力、客户业务发展以及中国的节能环保事业做出积极贡献。

新产品性能优异

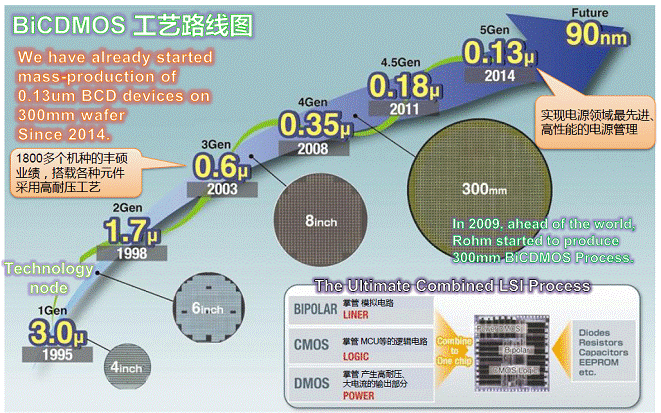

ROHM的BiCDMOS工艺已发展到第五代，而BD9G341AEFJ采用功率系统工艺是0.6μm的高耐压BiCDMOS。这是根据产品特性和成本等方面的综合考虑。它采用独创的２层EPI结构，利用ROHM独有的制造技术，同时实现了高耐压化和小型化

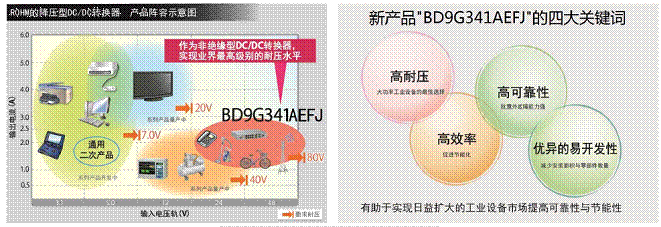

周劲介绍了新产品采用的工艺。他表示，作为非绝缘型DC/DC转换器，BD9G341AEFJ实现了80V的业界较高耐压水平，在ROHM的DC/DC转换器产品阵容中，也是耐压较高的产品。利用ROHM擅长的模拟设计技术优势，在80V级的DC/DC转换器中，还实现了业界较高的转换效率。与一般产品相比，本产品即使输出引脚发生意外短路（接触），也可通过保护电路抑制发热从而防止产品受损，因此还非常有助于提高应用产品的可靠性。不仅如此，这些优势仅通过简单的小型8引脚封装即完全实现，可减少安装面积和周边零部件数量。

他强调，有ROHM公司内部工序才可能创造出来用于80V耐压DC/DC转换器“BD9G341AEFJ”的高耐压工艺；作为非绝缘型DC/DC转换器，实现了业界较高级别的80V耐压；同时实现了高效转换、高可靠性的模拟设计技术。作为80V耐压的DC/DC转换器，实现业界较高的效率，在需要高耐压的工业设备市场，成为ROHM旗舰产品的电源IC。

据介绍，BD9G341AEFJ具体特性包括以下几个方面：

1.实现业界较高级别80V高耐压

采用业界较尖端的功率系统工艺0.6μm的高耐压BiCDMOS，在非绝缘型产品中实现业界较高级别80V高耐压的MOSFET内置型DC/DC转换器。另外，可支持高达76V的输入电压，对于通信基站和FA设备的主要电压范围48V下的突发浪涌电压拥有很大余量，可实现应用的高可靠性。

2.在80V级DC/DC转换器中，实现业界较高效率

利用ROHM擅长的模拟设计技术优势，在80V级的DC/DC转换器中实现了业界较高的功率转换效率。与一般产品相比，功率效率较大可提高19%、稳定运行时也可提高1.5%（按振荡频率300kHz、电源电压48V、输出电压5V设定时）的电力效率，有助于实现工业设备的节能化。

3.防止损坏的输出引脚保护，可靠性更高

按一般产品的保护功能，当输出引脚发生短路（接触）时，因无法抑制产生的热量而使IC过热，较终使IC损坏。

本产品具备独有的保护功能，即使输出引脚发生意外短路，也可抑制发热，防止产品受损。因此，非常有助于提高应用产品的可靠性。

4.简单的小型封装，减少安装面积和周边零部件数量

利用ROHM多年积累的模拟设计技术，仅通过小型8引脚封装（宽4.9mm×长6.0mm×高1.0mm）即实现了80V级的耐高压DC/DC转换器。同时，将一般产品本来需要的17个周边零部件削减到12个，有助于减少设计工时。

BD9G341AEFJ的应用范围包括：需要48V级电源输入的通信基站、办公电话、路由器等；以及浪涌电压较大的电机应用（电动自行车、吸尘器等）。它非常有助于提升通信基站等日益扩大的工业设备市场的节能化和可靠性。

据透露，该产品于2015年10月开始以月产6万个的规模投入量产。前期工序的生产基地为ROHM滨松株式会社（滨松市），后期工序的生产基地为ROHM Electronics Philippines, Inc.（菲律宾）。今后，ROHM将充分发挥所擅长的模拟设计技术优势，继续开发高耐压、高效率、高可靠性的电源IC。
