ROHM打造可穿戴时代全球较小电子元器件

ROHM公司在“清华-罗姆电子工程馆”举办“超小型元器件—RASMID系列新产品发布会”。会上，ROHM半导体（深圳）有限公司分立器件部高级经理水原德健和ROHM Co., Ltd. 分立器件·模块生产本部RASMID开发课课长玉川博词介绍了采用ROHM独有新工艺方法实现小型化，并以惊异尺寸精度为自豪的业界较小级别的TVS二极管“VS3V3BxxFS系列”。

近年来，在智能手机和可穿戴式终端等移动设备领域，对设备的小型化和电池使用寿命的要求越来越高。另外，如今各种电子设备中，为保护电子电路不受静电（ESD：Electro Static Discharge）等影响，会使用齐纳二极管或低容量保护二极管。随着设备功能的增加，要求这类保护用的二极管小型且具有优异的ESD保护能力，因此，TVS二极管因特性项目较其他二极管丰富而使其需求量日益增加。

ROHM的小型化行动

水原德健首先介绍了ROHM贴片电阻器的小型化发展历史，无论是体积比还是面积比，ROHM开发的贴片电阻器和二极管都引领了行业趋势。其RASMID（ROHM Advanced Smart Micro Device）系列就是这方面的典范。

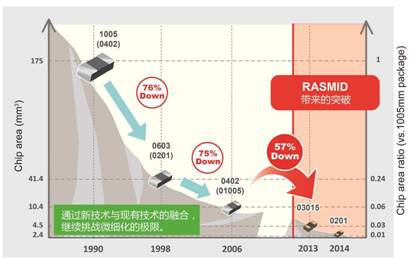

ROHM贴片电阻器的小型化发展历史（体积比）

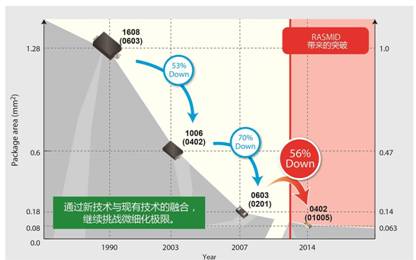

ROHM二极管的小型化发展历史（面积比）

ROHM将这些采用与传统截然不同的崭新工艺方法实现了小型化、惊人尺寸精度的超小型元器件定位为RASMID系列，并不断扩充产品阵容。ROHM自己的独有技术实现了尺寸精度、特性和可靠性；而贴片机开发、编带机技术和印刷电路板等外围技术将与之配合，实现较小元器件的应用。

RASMID系列的优势

谈到RASMID系列的特点时，水原德健表示，采用ROHM独创的新工艺方法，在贴片电阻器和二极管领域实现了世界较小级别的超小型（0402mm、03015mm、0201mm）封装尺寸。与以往尺寸相比，面积和体积均成功地大幅减少，有助于设备进一步提高性能、节省空间。这将为智能手机以及可穿戴式设备等要求小型薄型化的所有设备的高性能化、小型化作出巨大贡献。

他介绍说，RASMID系列的另一个特点是±10μm的惊人尺寸精度，而一般产品的尺寸精度为±20μm。尺寸精度已达到超高精度，因此元件尺寸波动极小，可进行比以往更高密度的安装。此次开发的新产品不仅实现了小型化，还可确保更卓越的ESD（Electro Static Discharge）保护功能，是满足低压电路需求的TVS二极管。ROHM将利用本系列产品正式进军TVS二极管市场。

01005尺寸(0402mm) TVS二极管与0.5mm粗细的自动铅笔芯对比

±10μm的尺寸精度是由于采用了利用ROHM独创的切割技术，这使高密度安装成为可能，并采用底面电极构造，消除了电极面积波动，因此无曼哈顿现象。

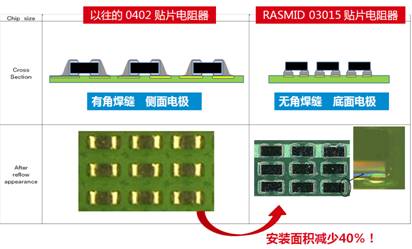

高密度安装

高可靠性结构是RASMID系列的又一个特点，高精度的切割工艺可以防止贴片剥落，即使是ROHM已经完成开发的RASMID系列0201mm电阻也可实现稳定的安装。由于采用金电极，可焊性更高。另外，RASMID系列的芯片侧面采用了ROHM独有的切割加工技术。与以往产品相比，平面度显著提高，抗外部冲击性能更强，抗开裂剥离强度更高。而且，平面度更高的侧面还覆有绝缘膜，可防止偶发的焊球导致的短路。

据介绍，如今，为了保护各种电子设备的电子电路不受静电破坏，多使用齐纳二极管和ESD保护二极管等。随着高性能化发展，在小型且高性能的需要ESD保护的智能手机和可穿戴式设备等移动设备领域，TVS二极管的需求日益高涨。TVS二极管等各种保护二极管具有保护应用免受应用的电子电路内瞬间产生的瞬态电压及瞬态电流、静电等破坏的作用。ROHM的RASMID TVS二极管具有高ESD能力，可确保具备与关断电压5.0V产品同等的高ESD保护能力；通过优化构造，实现与以往的5.0V产品同等的高ESD能力。结构的优化实现了更高耐ESD产品，保护电路免受静电影响，防止电路损坏和误动作。

水原德健告诉记者，为了满足低压电路需求，实现反向工作电压（VRWM）3.3V，延长电池的使用寿命，近年来，对低压电路的需求日益高涨。要实现小型化且要降低直接连接低压电路的反向工作电压，抑制泄漏电流一直是需要攻克的难题。此次开发的RASMID系列的TVS二极管融合了齐纳击穿和双极技术，同时实现了低泄漏电流和低电压。反向工作电压达3.3V，有助于电路的低电压化，有助于智能手机等的低功耗化，进一步节省设备的电力。它继承了以往5.0V产品的优异ESD保护能力，通过优化结构，确保了与以往的0201尺寸（0603mm）5.0V产品同等的优异ESD保护能力。不仅实现了产品的小型化，还可防止静电导致的电路损坏和误动作，降低应用的负担。

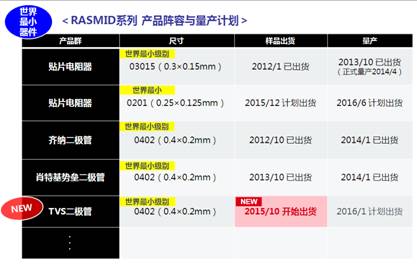

RASMID系列的产品阵容

玉川博词较后表示，ROHM一直以长年不断积累的技术力量和高品质及可靠性为基础，通过集开发、生产、销售为一体的扎实的技术支持、客户服务体制，与客户构筑坚实的合作关系。此次推出的“VS3V3BxxFS系列”产品适用于中国从低端到中高端智能手机市场，节省电能，有助于延长手机电池使用时间。作为扎根中国的企业，ROHM将利用自己的技术努力提高客户产品实力，帮助客户业务发展，为中国的节能环保事业做出积极贡献。
