可扩展至 250A 的 50A μModule 稳压器 将电感器裸露充当散热器以实现低温运行

关键字：应用 通信 电源 数字 医疗

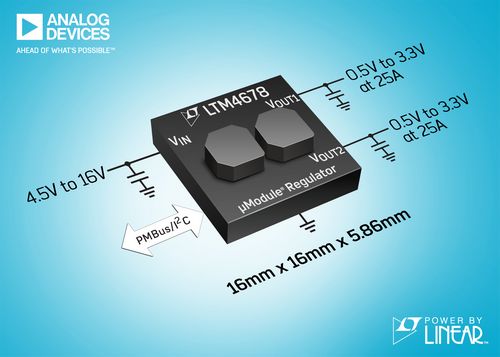

Analog Devices, Inc (ADI) 宣布推出 Power by Linear™ LTM4678，该器件是一款具有 PMBus 数字接口的双通道 25A 或单通道 50A 降压型μModule® 稳压器。 LTM4678 将两个电感器叠置并裸露在 BGA 封装的顶部以充当散热器，可帮助散发封装内部的热量，从而使器件保持低温。用户可利用片内 EEPROM 和 PMBus I2C 测量、改变和记录主要的电源参数，例如电压、负载电流、温度和时序。5 个 LTM4678 能够通过均流 (各分担 50A) 为处理器、FPGA 和 ASIC 等负载提供高达 250A 的电流。主要应用包括 PCIe 板、通信基础设施、云计算、光学以及医疗、工业和测试与测量设备。



　　LTM4678 将 DC/DC 控制器、EEPROM、功率 FET、电感器和支持组件集成在一个 16mm x 16mm x 5.86mm BGA 封装中。确保整个电压、负载和温度范围内 (–40°C 至 125°C) 的输出电压精度为 ±0.5%。

　　LTM4678 在 4.5V 至 16V 的输入范围内工作，两个输出电压在 0.5V 至 3.3V 的范围内进行数字控制。LTM4678 在 12VIN 、0.9VOUT和50A的工作条件下可实现 90% 的峰值效率。在 70°C 的环境温度和具有 200LFM 气流的情况下，该器件可在 12VIN 至 0.9VOUT 的转换中提供40A。开关频率在 350kHz至1MHz 的范围内，而且可同步至一个频率范围为 350kHz 至 1MHz 的外部时钟，以适应那些对噪声敏感的应用。

　　LTM4678 的高功率密度和可扩展性使其非常适合组件安装密集之系统板的 PCB 面积限制条件，可为低电压和高电流的先进数字设备供电。

　　特性概要：LTM4678

　　• 用于控制、遥测和监视工作参数的 PMBus 数字接口

　　• 双通道 25A 或单通道 50A 输出电流，具有均流功能并可扩展至高达 250A

　　• 宽输入电压范围：4.5V 至 16V

　　• 输出电压范围：0.5V 至 3.3V

　　• ±0.5% 电压设定点准确度和 ±5% 电流回读精度

　　• 片内 EEPROM

　　• 耐热性能增强型 16mm x 16mm x 5.86mm BGA 封装
