基于AT91SAM9263的工业级ARM9 CPU核心模块COM9263

2009年07月10日10:23:35 本网站我要评论(2)字号：T | T | T

COM9263是一款基于ATMEL AT91SAM9263的核心模块。AT91SAM9263内置较新ARM926EJ-S arm 内核, 运行在200MHz时拥有220MIPS的运算性能,具有DSP扩展指令，JAVA硬件加速。

COM9263可以连接多种内存设备，大容量硬盘设备，内置网络、串口、USB、CAN、音频、红外，LCD、图像采集与显示等功能。具有丰富的软硬件资源，高集成度、高可靠性、低功耗，可在电力、铁路、通讯、医疗、能源、环保等各种工业控制领域应用。致力缩短用户产品研发周期，提高产品可靠性。

COM9263 — Computer On Module — Easy your design！

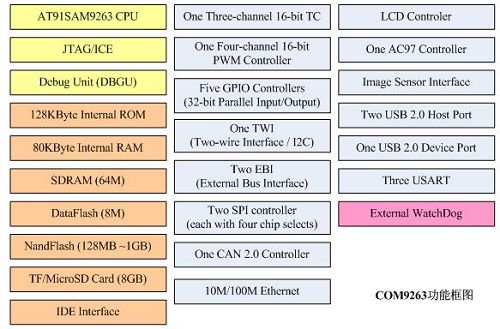

功能概述：

1. 处理器

AT91SAM9263采用ARM926EJ-S? ARM? Thumb? 处理器，具有DSP扩展指令，JAVA硬件加速，16K字节高速缓冲器，16K字节指令高速缓冲器，写缓冲器，200MHZ工作时可达220MIPS，MMU内存管理单元，嵌入式ICE，调试通讯信道支持。

2. 存储

64MB SDRAM内存
8MB DataFlash
256MB NandFlash(可支持到1GB容量)
TF/MicroSD卡接口，可支持8G存储容量
44pin标准IDE接口（软件暂不支持，用户可自行开发）
支持U盘，移动硬盘等设备，容量不限
调试接口及软件工具
JTAG/ICE接口
DBGU调试串口
SAMBA
通讯接口及其它
10M/100M以太网，板载PHY芯片
2个USB 2.0 (全速) Host接口，1个USB 2.0 (全速) Device 接口，速度可达12Mbps
3个异步/同步串口，可支持RS232/422/485等通讯方式
1个DBGU调试串口，可作为第4个RS232通讯串口使用
1个TWI/I2C接口
2个两个主从串行总线SPI接口，每个SPI控制器可以支持4个外设片选
实时时钟
看门狗，除了内部看门狗，COM9263上还添加了一个外部看门狗，能够确保OS的成功引导，和应用程序的可靠运行
2个可编程外部中断信号
EBI1外部并行总线接口(A0-A21,D0-D15)，支持3个独立片选信号
5个32位GPIO控制器(注意可能会与其它外设管脚信号复用)

3. 封装
87.50 mm × 59 mm

4. 供电
+3.3V；锂电池（仅用于实时时钟供电）

5. 工作温度
-20℃ ~ +70℃

6. 功耗
小于2W

7. 软件支持
Linux，当前内核版本2.6.20和2.6.25，支持Yaffs2、Jffs2、Fat、Ext2、NFS等文件系统，提供外设驱动。

WinCE，可提供BSP安装包（非免费提供，需签订协议）。

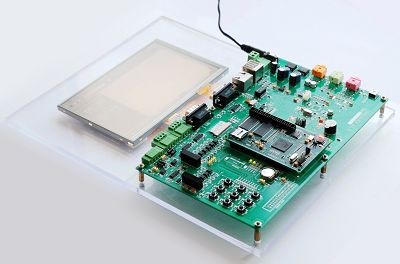

评估套件
COM9263-EK是COM9263核心模块的功能评估板，该板尽可能地扩展出了模块所集成的所有功能。用户使用COM9263核心模块进行自己的系统设计前就可以使用该板进行模块的功能、性能评估，以及初期用户应用软件开发等工作。同时，用户可以参考OTECH公开的COM9263-EK硬件原理图进行自己产品的硬件设计，较大限度的加快产品研发速度，减少产品出现错误的概率，节约企业的宝贵时间和金钱。
