意法半导体（ST）推出一体式保护IC，支持移动设备充电器实现标准化

保护IC全球领先厂商意法半导体（纽约证券交易所代码：STM）推出一款新的手机和移动设备充电器保护IC，新产品可降低消费者购买新设备后丢弃的大量的废弃充电器对环境的影响。以目前手机每年出货量大约10亿台计算，全球可节省大约5亿支旧充电器。

包括中国政府和GSM协会在内的电信标准化组织正在提出标准充电器连接器和电压的技术规范，使手机用的通用型充电器成为可能，并以USB标准作为便利、节省成本的充电器解决方案。除可减少废弃充电器的数量外，标准充电器还可以通过个人电脑或笔记本电脑的USB端口给手机充电。事实上，通过提供标准化的充电器接口，在世界任何地区销售的任何一种移动设备都可以改进环境绩效，并提高用户充电时的便利。

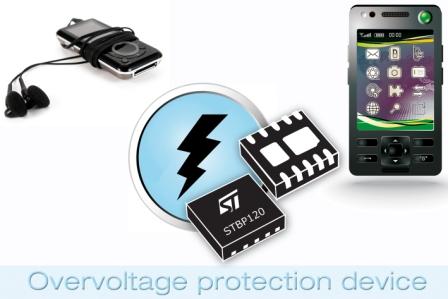

当外接充电器向手机等电池供电的移动设备施加一个过高的电压时，意法半导体新推出的 STBP120可保护设备内部的充电控制电路。STBP120有多款型号，适用于不同的充电器电压，包括当前较常见的USB电压，以及中国工业和信息化部（MIIT）提出的YD/T 1591-2006标准。

当一款电池供电产品采用这项标准时，STBP120可监视充电器的电压。当检测电压超过预设的阈压时，产品内部的一个固态开关就会断开，防止过压烧毁产品内部电路。该器件有四款型号，阈压范围从5.375V到6.02V，工程师使用这些器件可以优化5.25V USB充电器和 6.8V的其它类型充电器的保护电路。每款器件可防护高达28V的过压。在内部开关的正常工作模式下，N沟道MOSFET晶体管的导通电阻较低90mΩ，这个特性有助于提高能效和较大限度降低散热器尺寸。

STBP120的功能还包括一个故障指示灯输出、软启动和热关断，其中，软件启动功能可限制涌流进入充电电路，而热关断可防止温度过高烧毁电路。有些产品的过压保护通常采用瞬变电压抑制器和熔断器等分立器件，如果改用意法半导体的STBP120保护器件，可节省电路板空间和元器件数量，过压阈值设置的精确度也高于使用分立器件的保护电路。

STBP120采用2 x 2.5mm的10-引脚TDFN微型封装，现已开始量产。
