通信基础设施应用增大 安华高增加产品线

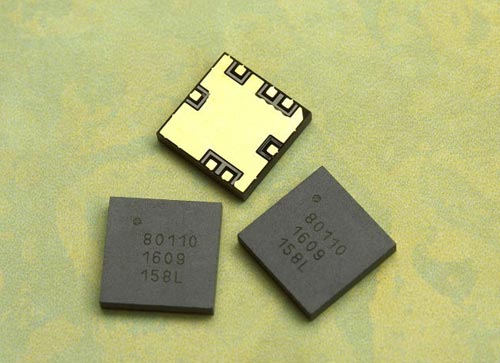

Avago Technologies(安华高科技)今日宣布,为面向移动通信基础设施应用丰富广泛的放大器系列产品线,添加两款新微型化0.25W模拟可变增益放大器产品。采用紧凑的5mmx5mmx1.1mm大小10引脚模块封装,Avago的ALM-80110/80210可变增益放大器采用共通尺寸,非常容易集成到大部分的基站设计中,这些放大器更提供有高线性度和良好的动态范围,并支持北美、欧洲和亚洲地区的主要移动通信频带。Avago是为通信、工业和消费类等应用领域提供模拟接口零组件的领导厂商。
ALM-80110工作频率范围为0.4GHz到1.6GHz,ALM-80210则为1.6GHz到2.7GHz,非常适合WLL、WLAN、发射器和接收器增益控制以及温度补偿电路等应用,这两款放大器都提供有宽广频率范围下良好的40dBm输出三阶截点(OIP3),并拥有宽广的增益控制范围、低功耗以及卓越的输入和输出回波损耗表现。
Avago的ALM-80110/80210可变增益放大器采用独特的解决方案,将Avago的高线性度0.25W放大器和基于硅PIN二极管的衰减电路集成到微型化MCOB多芯片模块封装中,这两款放大器都拥有宽带全匹配输入和预匹配输出,使用非常容易,并将外部射频匹配器件的需求降到较低。这些放大器的高线性度和良好动态范围主要来自于采用Avago特有的0.25μmGaAs增强模式pHEMT工艺和低失真硅PIN二极管技术。
在5V和120mA的典型工作环境下,ALM-80110在900MHz工作时可以提供40dBm的OIP3、40dB的衰减范围、23.3dBm的P1dB输出功率、17dB输入回波损耗(IRL,InputReturnLoss)和12dB输出回波损耗(ORL,OutputReturnLoss)的卓越性能表现,在相同工作条件下,ALM-80210在900MHz工作时则可以提供40dBm的OIP3、35.7dB的衰减范围、23.5dBm的P1dB输出功率、9.8dB的增益以及13.6dB的输入回波损耗(IRL)和12.1dB的输出回波损耗(ORL)。
功能特点
‧高线性度和卓越动态范围
‧高功率处理能力
‧宽广的增益控制范围
‧衰减范围内高OIP3
‧使用容易,提供宽带输入全匹配和输出预匹配
‧采用共通尺寸、外部匹配电路和PCB布局(400MHz到2700MHz)
‧采无卤素材料设计
‧采用Pb-Free环保无铅设计并符合RoHS标准要求
ALM-80110/80210模拟可变增益放大器目前已经可以通过Avago的直接销售渠道和全球分销网络提供样片并正式批量供货。
