安森美半导体扩充PureEdgeTM系列，推出带LVDS接口的单频及双频晶体振荡器模块

全球领先的高性能、高能效硅方案供应商安森美半导体(ON Semiconductor，美国纳斯达克上市代号：ONNN)扩充PureEdge™高精度晶体振荡器(XO)时钟模块系列，新的高精度器件提供百万分之±50(即±50 ppm)的总频率稳定度，符合下一代低压差分信令(LVDS)及低压正射极耦合逻辑(LVPECL)设计的时钟产生要求。

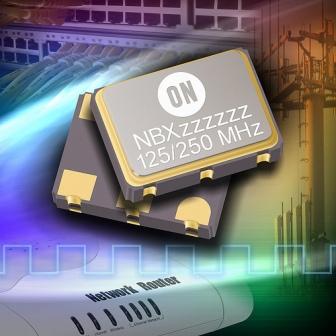

NBXzzzzzz系列单频和双频模块分别提供超低抖动、超低相位噪声的LVDS和LVPECL差分输出，应用领域包括高速局域网(LAN)和广域网(WAN)网络设备、电信基站、存储系统及高端计算平台中的频率控制及高精度时钟树。

所有新模块均使用低频高Q值基本模式晶体及模拟锁相环(PLL)乘法器，提供高精度的单输出或双输出频率。集成的输出单边带(SSB)位于12千赫(kHz)与20兆赫(MHz)之间时，典型额定均方根(RMS)相位抖动仅为0.5皮秒(ps)。单频模块的输出频率选择包括161.13 MHz、175.00 MHz、187.50 MHz、340.00 MHz、425.00 MHz和622.08 MHz。双频模块提供106.25 MHz/             212.50 MHz、125 MHz/250 MHz、155.52 MHz/311.04 MHz、156.25 MHz/312.50 MHz和200.00 MHz/400.00 MHz的输出频率供用户选择。因此，设计人员能够优化模块选择，用于多种专门协定，包括以太网、千兆位以太网(GbE)、1x/2x光纤信道、串行ATA(SATA)、同步光网络(SONET)/同步数字体系(SDH)及PCIe。

安森美半导体定制工业及时序产品业务部总监Ryan Cameron说：“安森美半导体较新的PureEdge™时钟模块提供多种工作条件下的高精度，精度及可靠性更符合新的及新兴的LVDS和LVPECL时钟树设计的需求。此外，这些基于硅片的器件比传统基于石英的选择更易于制造，且灵活性更高，性能也更佳，而交货周期亦更短，使原设备制造商(OEM)可降低成本，而不影响性能。”

所有这些新模块采用2.5伏(V)和3.3 V输入电压工作，采用密封式5.0 mm x 7.0 mm x 1.90 mm陶瓷CLCC-6表面贴装(SMD)封装。

价格及供货
