静态电流仅为75uA的降压型 DC/DC 转换器

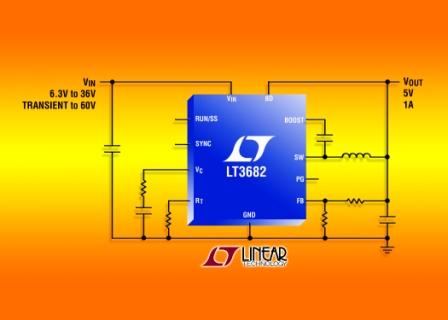

凌力尔特公司 (Linear Technology Corporation) 推出具高达 60V 输入瞬态保护的 1A、36V 输入降压型开关稳压器 LT3682。其突发模式 (Burst Mode^®) 工作在无负载待机状态时保持静态电流低于 75uA。LT3682 具有 3.6V 至 36V 输入电压范围和 60V 的瞬态电压承受能力，因而使其非常适合于汽车应用中常见的负载突降和冷车发动情况。其 1.5A 内部开关可以在电压低至 0.8V 时提供高达 1A 的连续输出电流。LT3682 的突发模式工作提供了超低的静态电流，这非常适用于诸如汽车或电信系统等应用，而这些应用需要始终保持接通运作和要求较佳电池寿命。从 250kHz 至 2.2MHz 的开关频率是用户可编程的，从而使设计师能够优化效率，同时避开关键噪声敏感频段。其 3mm x 4mm DFN-14 封装结合高开关频率可保持使用小外部电感器和电容器，从而提供了占板面积非常紧凑和高热效率的解决方案。

LT3682 采用一个高效率 1.5A、480mΩ 开关，升压型二极管、振荡器、控制和逻辑电路集成到单个芯片中。低纹波突发模式工作在低输出电流时保持高效率，同时保持输出纹波低于 15mV_PK-PK。特殊设计方法和一种新的高压工艺在宽输入电压范围内实现了高效率，同时其电流模式拓扑实现了快速瞬态响应和卓越的环路稳定性。其它特点包括外部同步 (从 300kHz 至 2.2MHz)、一个电源良好标记和软启动功能。

以 1,000 片为单位批量购买，每片 LT3682EDE 的价格为 2.95 美元。LT3682IDE 经过测试，在 -40°C 至 125°C 的工作结温范围内保证工作，以千片批购价为每片 3.95 美元。所有版本都有现货供应。

性能概要：LT3682

·        宽输入范围

在 3.6V 至 36V 范围内工作

过压闭锁电路能够保护电路免遭 60V 瞬态电压的损坏

·        1A 输出电流

·        低纹波 (< 15mV_P-P) 突发模式工作：在 12V_IN 至 3.3V_OUT 时，I_Q = 75uA

·        可调开关频率：250kHz 至 2.2MHz

·        短路保护

·        在 300kHz 至 2.2MHz 之间可同步

·        0.8V 反馈基准电压

·        输出电压为 0.8V 至 20V

·        软启动功能

·        电源良好标记

·        小型 10 引脚耐热增强型 3mm x 3mm DFN 封装
